Sicherheit durch DEMMEL MULTIBLOC-System®! Ihre Sicherheit steht bei uns im Vordergrund!
Statiker sagen zur Sicherheit des DEMMEL MULTIBLOC-Systems®: Im Systemvergleich bietet das
DEMMEL MULTIBLOC-System® das Höchstmaß an Sicherheit und bestätigen dem
DEMMEL MULTIBLOC-System® ca. 450% mehr Lagersicherheit.
In dem obigen Schema wird beispielsweise das Anstoßen einer Radladerschaufel beim Bestücken
oder Entladen einer Lagerbox dargestellt. Im Gegensatz zu ähnlichen Systemen mit Nut- und
Federverbindungen (links), welche dabei kippen, gewährt das DEMMEL MULTIBLOC-System®
Spielraum um den Kraftstoß abzufangen, bleibt aber aufgrund der Rohrverbindungen im Verbund,
somit entsteht keine Gefahr, dass die DEMMEL MULTIBLOC-System®-Modulsteine kippen . Bieten Sie
Ihren Mitarbeitern die größtmögliche Sicherheit am Arbeitsplatz!

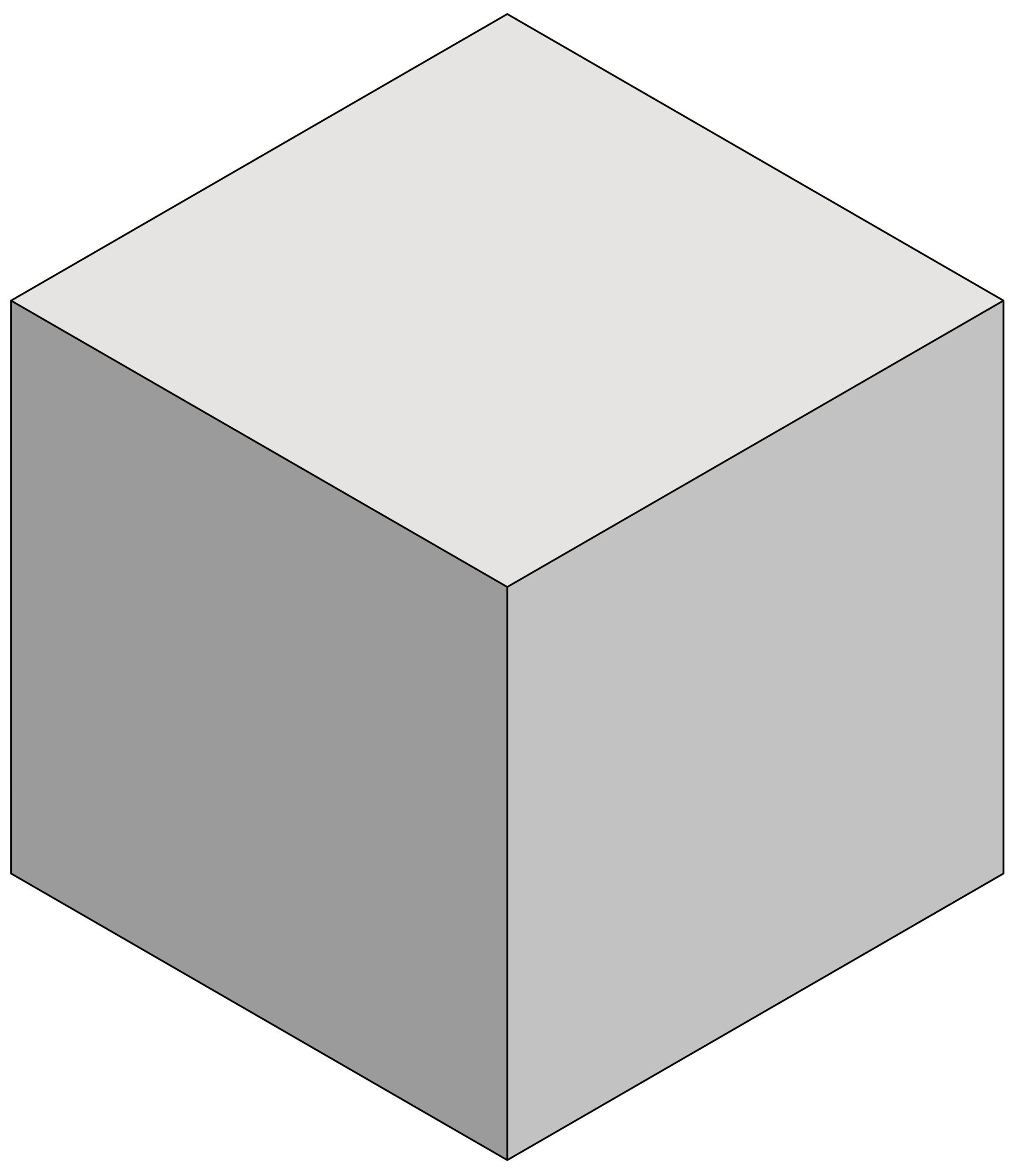

Modul 1
| Maße: | 600 X 600 X 600 mm |
| Gewicht: | 0,452 t |
| Fläche: | 0,36 m² |
| Volumen: | 0,216 m³ |
| Rohrhülsen: | 1 Stück 580 mm |
| Hülsendübel: | 2 Stück M 20 |
| Rohrverbinder: | 1 Stück 595 mm |
Modul 2
| Maße: | 1200 X 600 X 600 mm |
| Gewicht: | 0,904 t |
| Fläche: | 0,72 m² |
| Volumen: | 0,432 m³ |
| Rohrhülsen: | 2 Stück 580 mm |
| Hülsendübel: | 2 Stück M 20 |
| Rohrverbinder: | 2 Stück 595 mm |
Modul 3
| Maße: | 1800 X 600 X 600 mm |
| Gewicht: | 1,356 t |
| Fläche: | 1,08 m² |
| Volumen: | 0,648 m³ |
| Rohrhülsen: | 3 Stück 580 mm |
| Hülsendübel: | 2 Stück M 20 |
| Rohrverbinder: | 3 Stück 595 mm |
Hebeschlaufe mit Gewinde für die Verankerung bis 45°
Schrägwinkel zulässig Traglast 2.000 kg
RohrverbinderStahlrohr 290 mm
RohrverbinderStahlrohr 580 mm
Bodenanker zur zusätzlichen Erhöhung der Gleitsicherheit! Bei hohem Schüttgutgewicht (Kies,
Stahlspäne, Glas) wird der Boxenfüllgrad durch Pfahlgründung erheblich erhöht. Die DEMMEL
MULTIBLOC-System®-Rohrhülsen als Bodenanker gewährleisten zusätzliche Gleitsicherheit. Es sind
keine weiteren Verbindungselemente erforderlich.
1. Bodenanker anzeichnen
2. Bodenankerlöcher bohren
3. Multiblöcke setzen
4. Rohrhülsen einsetzen.
5. Multiblöcke mit Bodenanker bis zur halben Höhe mit Fließbeton ausgießen.
1. Bodenanker anzeichnen
2. Bodenankerlöcher bohren
3. Multiblöcke setzen
4. Rohrhülsen einsetzen.
5. Multiblöcke mit Bodenanker bis zur halben Höhe mit Fließbeton ausgießen.
Bodenanker: Bohrloch Ø 150 mm, Bohrtiefe je nach Baugrund
Bei den Modulen 1 und 2 werden alle Rohrhülsen verankert -
Beim Modul 3 nur die äußeren Rohrhülsen.
